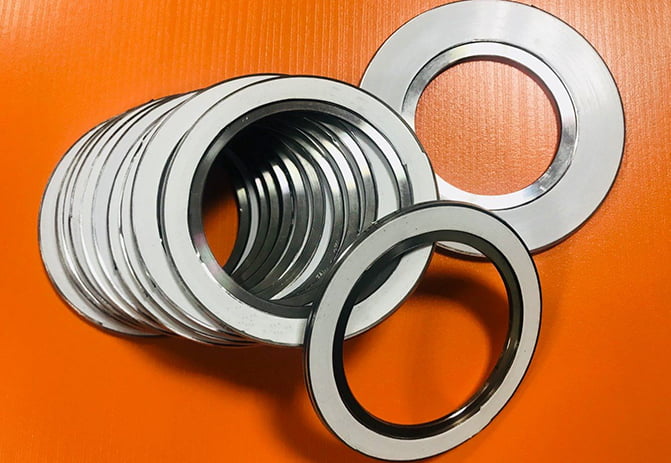

Joint spiralé amélioré pour applications d'étanchéité de précision

Types de joints spiralés :

Joint spiralé de style basique :

Construction de base, les diamètres intérieurs et extérieurs sont renforcés par plusieurs couches de métal sans remplissage pour une plus grande stabilité et de meilleures caractéristiques de compression. Convient aux assemblages à rainure et languette ou à bride mâle et femelle ou à bride rainurée sur face plate

Joint spiralé avec bague intérieure :

La bague métallique intérieure solide agit comme une butée de compression et remplit l'espace annulaire entre l'alésage de la bride et le diamètre intérieur. Conçue pour empêcher l'accumulation de solides, réduire l'écoulement turbulent des fluides de traitement et minimiser l'érosion des faces de bride. Convient aux brides mâles et femelles.

Joint spiralé avec bague extérieure :

Il s'agit d'une bague externe qui centre avec précision le joint sur la face de la bride, fournit une résistance radiale supplémentaire pour empêcher l'éclatement du joint et agit comme une butée de compression. Un joint à usage général adapté à une utilisation avec des brides à face plate et à face surélevée, de classe 900 et supérieure, une bague interne est recommandée

Joint spiralé avec anneaux intérieurs et extérieurs :

Joint de type CG équipé d'une bague interne qui offre une butée de limitation de compression supplémentaire et fournit une barrière contre la chaleur et la corrosion protégeant les enroulements du joint et empêchant l'érosion des brides. Convient pour une utilisation avec des brides à face plate et spécifié pour un service à haute pression et température, classe 900 et plus ou lorsque des milieux corrosifs ou toxiques sont présents. Autres styles disponibles sur demande.
